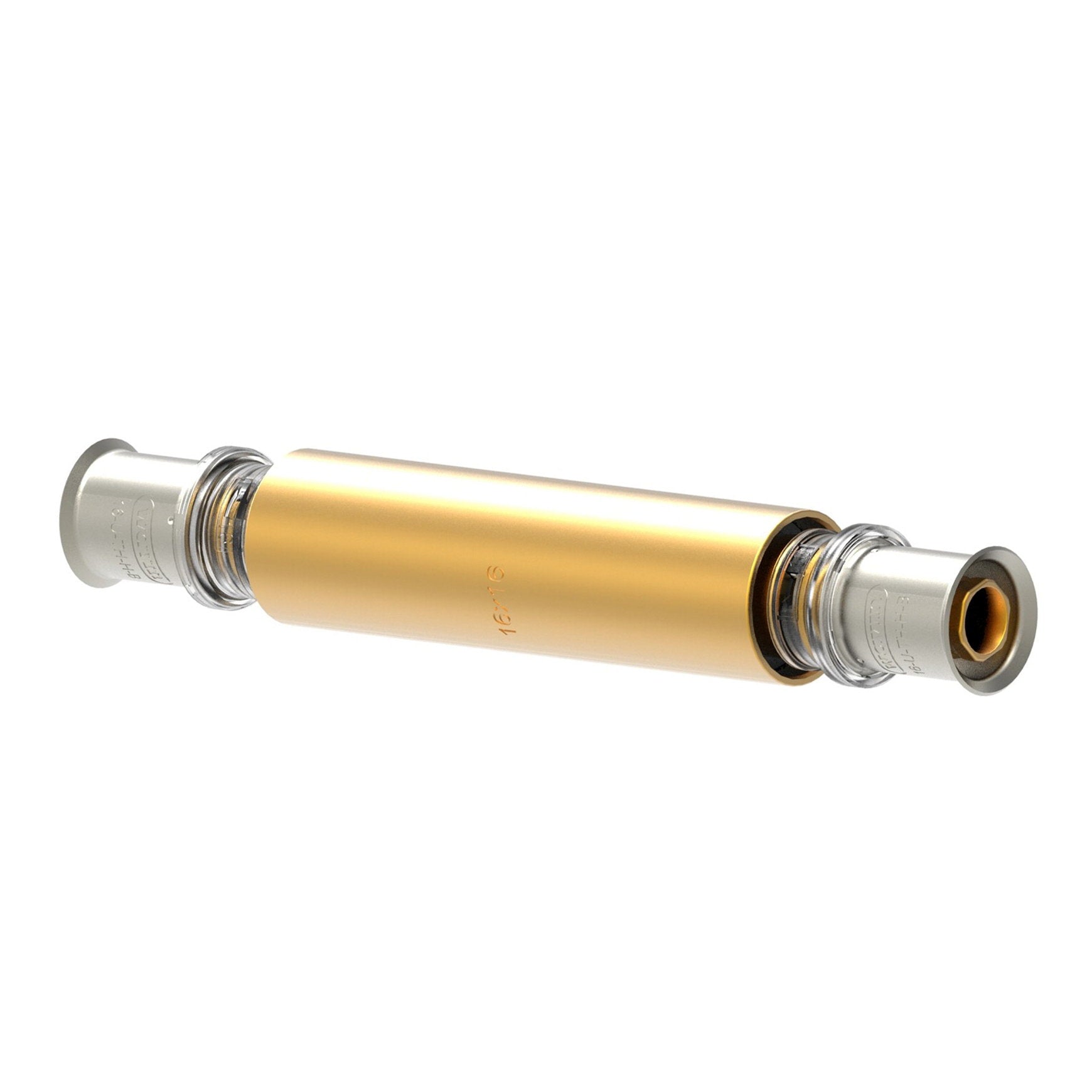

Acoplamiento de reparación Wavin Tigris, latón, acero inoxidable, 2 prensas, tipo M5, EPDM, 16 mm

Acoplamiento de reparación Wavin Tigris, latón, acero inoxidable, 2 prensas, tipo M5, EPDM, 16 mm

SKU:15570202

Cg. 166.93
Cg. 166.93
Oferta Agotado
impuestos incluidos
En existencias
Ver todos los detalles

Presupuesto

Complementary products v2
ProductListDrop
Connection size
16 milímetros
Connection type
prensa
Diameter
16 milímetros
Eancode
4026294899638
Material
latón, acero inoxidable
Maximum temperature
70 °C
Maximum working pressure
10 barras
Minimum temperature
0.0 °C
Peak load temperature
100 °C
Scope of application
refrigeración, calefacción, agua del grifo, calefacción por suelo radiante
Type
M5

Descripción

Este acoplamiento de reparación Wavin Tigris, tipo M5, se utiliza en sistemas de tuberías de agua potable, calefacción, suelo radiante y refrigeración. Se instala donde se ha producido una fuga o daño en la tubería.

Además de este acoplamiento de reparación, la gama Wavin Tigris incluye varios otros acoplamientos, como:
  • Tubos multicapa.
  • Placas de pared.
  • Soporte de montaje.
  • Herramientas.

Propiedades

El acoplamiento de reparación Tigris M5 es resistente a altas presiones y temperaturas. Su resistencia a los impactos lo hace ampliamente aplicable.

El acoplamiento está equipado con varias características, entre ellas:
  • Mordaza múltiple: se pueden utilizar múltiples perfiles de mordaza de engarce.
  • Opti flow: el diámetro interior más grande garantiza un flujo optimizado.
  • Fácil montaje: gracias a la estructura interna modificada, no existe riesgo de dañar la junta tórica al insertar el tubo multicapa.
  • In4sure: Una comprobación rápida donde podrá ver si la tubería está insertada lo suficiente en el conector.
  • Agarre de tubería: La tubería permanece en su lugar dentro del acoplamiento cuando se inserta correctamente, hasta que se presiona.

Material

Carcasa: latón.
Manguito de prensa: acero inoxidable.

Asamblea

El acoplamiento de reparación Wavin Tigris se instala en una tubería existente y se prensa con herramientas Wavin. El acoplamiento cuenta con detección de fugas: Fuga Definida y Alerta Acústica de Fuga.

El montaje del acoplamiento se realiza en pocos pasos:
  • Corte la sección dañada de la tubería utilizando un cortador de tubos.
  • Nota: La longitud mínima para esto es 135 mm y la longitud máxima es 160 mm.
  • Verifique que los extremos de la tubería estén lisos y limpios, luego deslice un extremo del acoplamiento de reparación sobre la tubería.
  • Compruebe si el tubo es visible en el anillo transparente y luego presione el conector.
  • Si es necesario, deslice el acoplamiento hasta la longitud deseada e inserte el tubo en el otro lado del accesorio.
  • Presione el accesorio.
Tras instalar el sistema Wavin Tigris, se debe realizar una prueba de presión. El control de fugas definido se aplica durante una prueba de presión con agua. Si un acoplamiento se presiona incorrectamente, saldrá agua. Los acoplamientos K5 y M5 también cuentan con la alerta acústica de fugas. Este control se aplica durante una prueba de presión con aire. Si un conector no se presiona correctamente, se oirá un silbido.
